全網通5G工業DTU路由器應用北方城市供暖供熱監測解決方案
你在南方的艷陽里——大雪紛飛,我在北方的寒夜里——四季如春。

在北方,幾乎家家戶戶都有供暖供熱,且規模和數量都很大,所以在冬天取暖的時候,如果不能合理、不及時地解決相關問題,將會造成很大的影響。目前大多數的供暖場景都有以下幾種痛點:
*供暖設備數量大且分散,無法集中管理。
*需要額外的巡檢人員,并且由于存在問題,開發商和物業往往會互相推諉和投訴。
*發生問題不能及時掌握,影響到居民的日常生活。

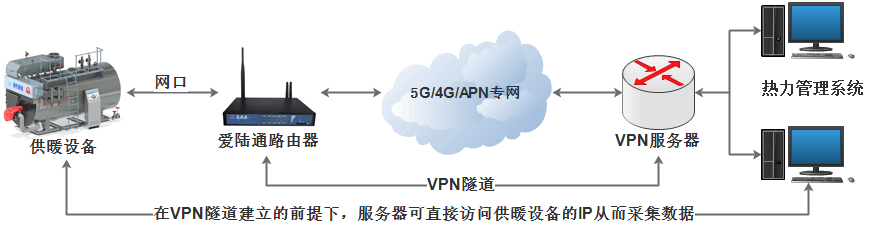

方案結構圖:全網通5G工業DTU路由器應用北方城市供暖供熱監測解決方案網口組網方案
對上:愛陸通AR7000路由器通過無線或有線與服務器建立VPN通道
對下:愛陸通AR7000連接供暖設備,構建本地局域網
主要涉及功能:IPSEC VPN

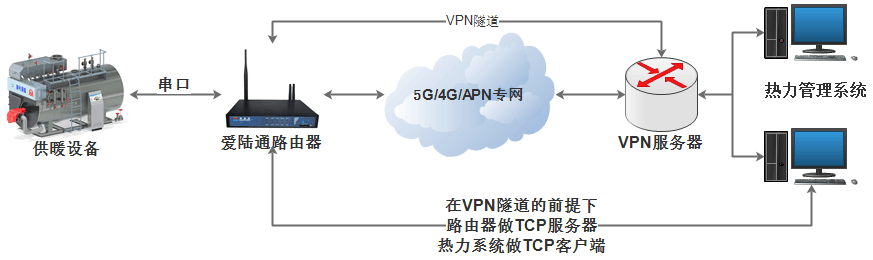

方案結構圖:全網通5G工業DTU路由器應用北方城市供暖供熱監測解決方案串口VPN組網方案
對上:愛陸通AR7000路由器通過無線或有線與服務器建立VPN隧道
對下:AR7000路由器通過串口連接供暖設備
主要涉及功能:IPSEC VPN,串口轉4G

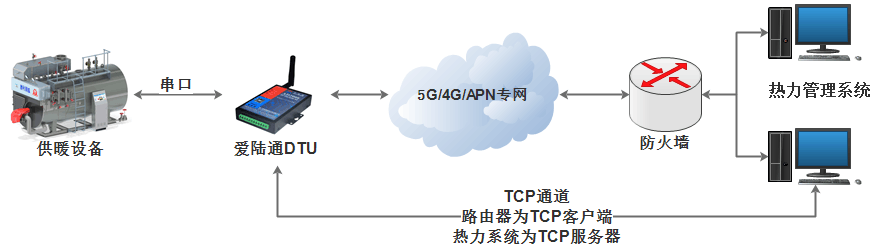

方案結構圖:全網通5G工業DTU路由器應用北方城市供暖供熱監測解決方案串口組網方案
對上:愛陸通AD2066全網通低功耗工業DTU通過無線與服務器建立TCP連接
對下:愛陸通AD2066通過RS232/485連接供暖設備
DTU主要功能:串口轉4G

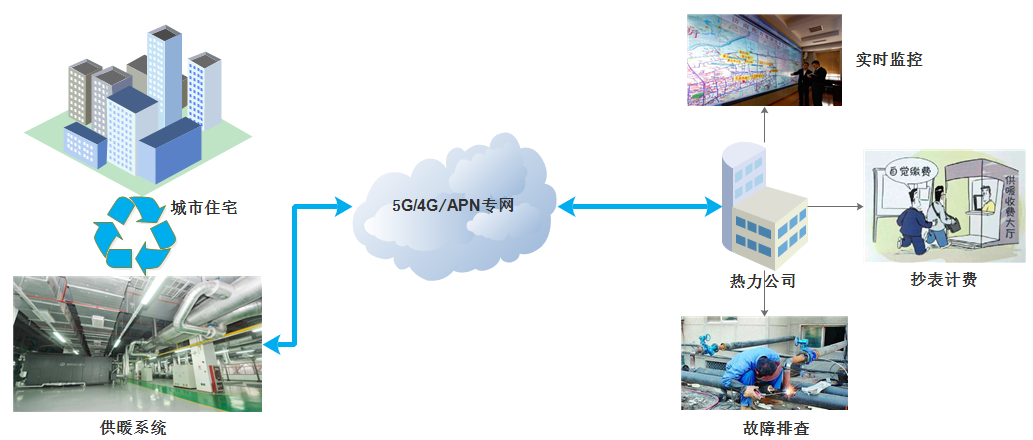

系統概述
現目前供熱系統的前端通常都是通過供熱系統的控制板來完成對各個指標的采集與控制,通過路由器或者DTU與控制板之間的連接,可以實現與供暖監控平臺的數據互通,從而達到對基數較大的場所的供暖設備進行集中式管理。
前端:一般采用PLC控制器對各供暖系統進行指標采集和控制,一般通過有線的形式和監控中心連接。
通信:將工業級路由器或者DTU取代有線連接,通過4G網絡與監控中心對接。
后臺:監控中心通過互聯網對所有供暖設備進行統一監控和管理。

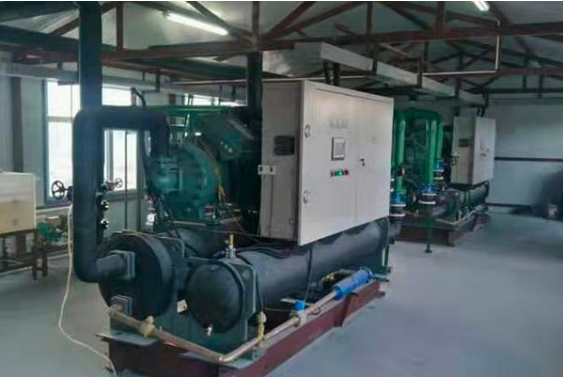

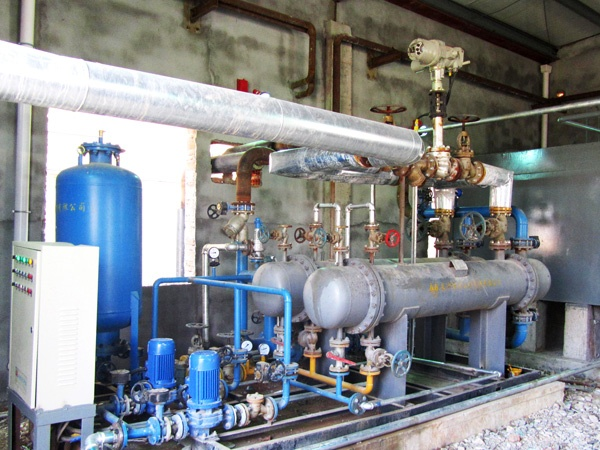

相關產品及現場實圖
