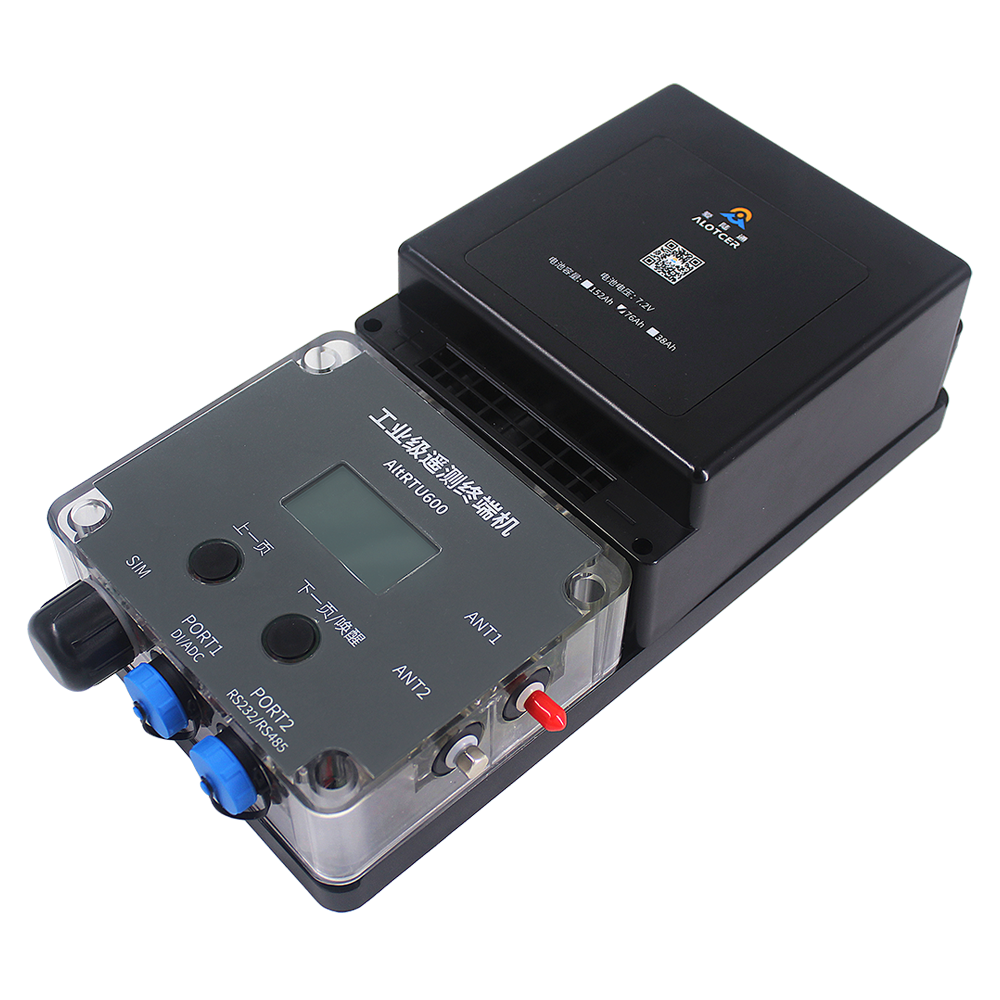

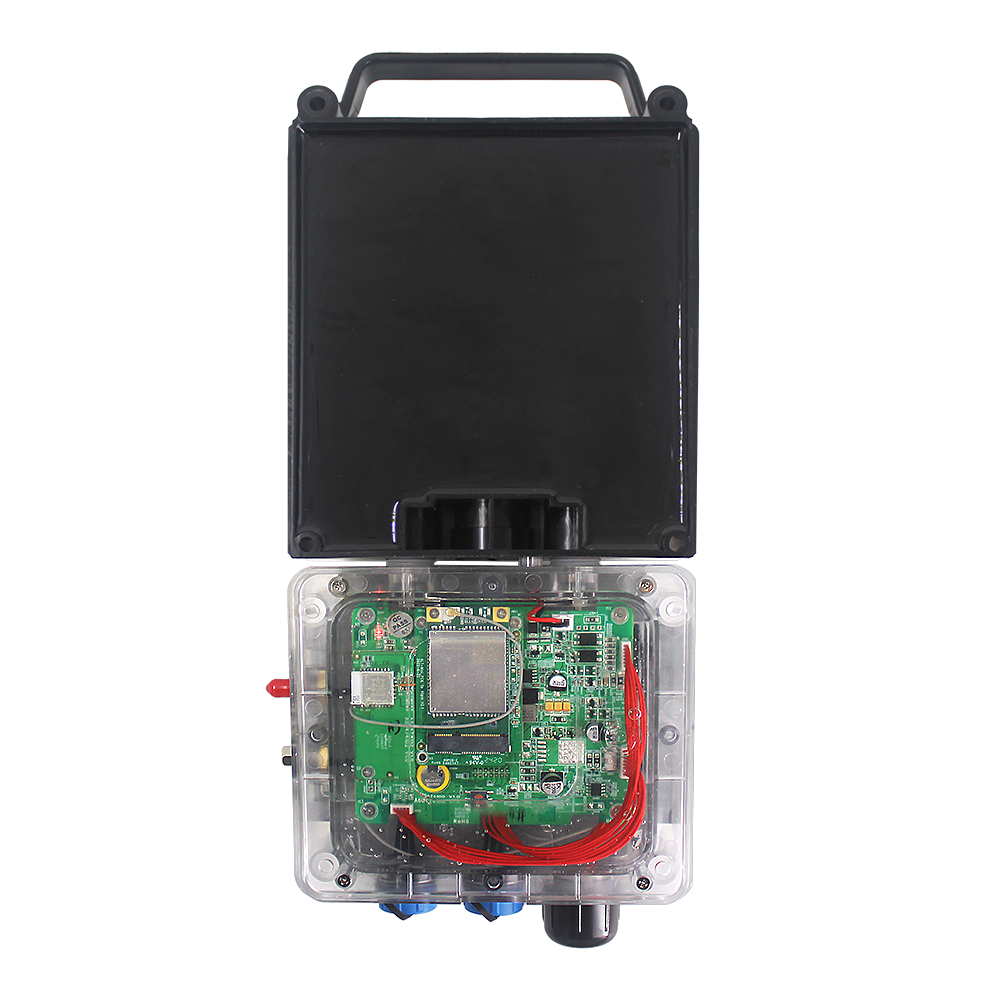

工業級管網遙測終端機-AltRTU600P
AltRTU600P是基于無線通信技術研發的IP68防護等級、低功耗、防腐防爆的高性能工業級管網遙測終端機/數采儀。該產品主要聚焦于污水管網、雨水管網、供水管網、窨井、入河入海排口、地下水、蓄水池的壓力、水位、流量、流速和水質數據等監測；以及燃氣管網、石油、化工、冶金、煉化、燃氣輸配等行業的監測。
應用場景：地下管網 | 城鄉供水系統 | 窨井 | 地下水

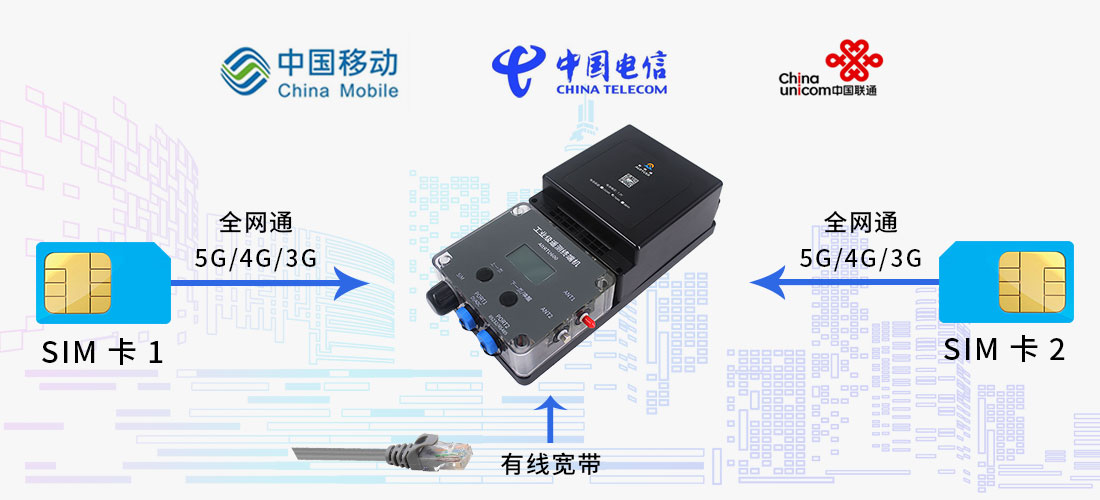

支持5G/4G全網通+網口通信、SD卡、內置溫濕度傳感器
支持各省份水文/水資源/HJ212/MQTT等規約和認證
支持四川水文規約、河北水文規約、湖南水文規約、黑龍江水文規約等大部分地區規約

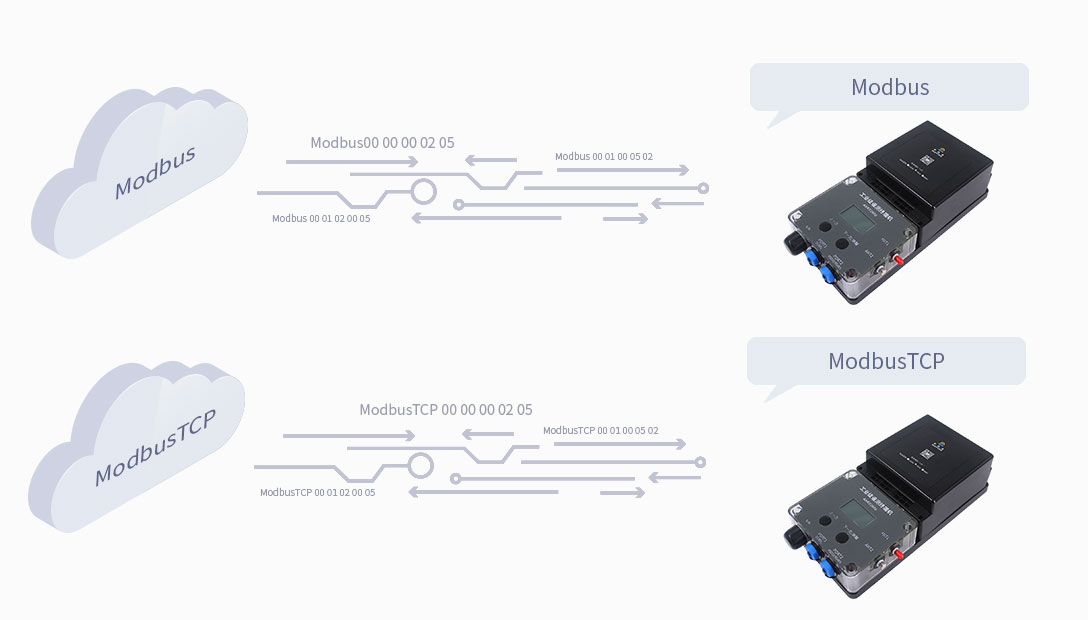

支持環保212協議,氣象通信規約、Modbus/ModbusTCP等通信協議
支持MQTT/Ntirp,兼容華為/阿里/電信/移動等主流IOT物聯網平臺

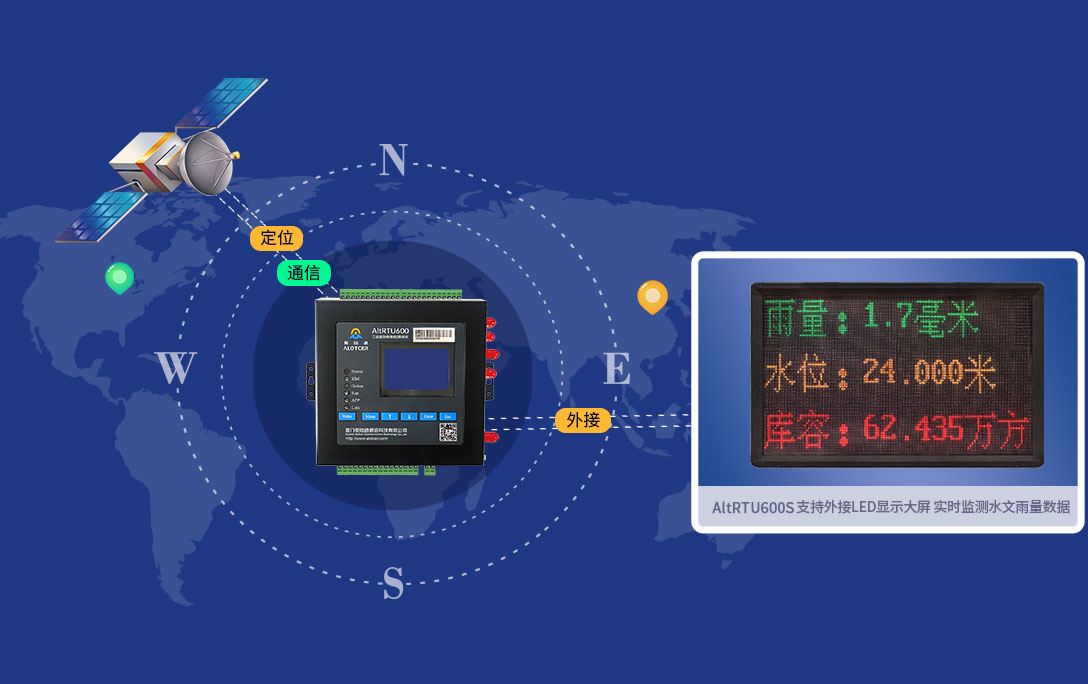

支持外置內置北斗通信模塊,滿足北斗報文通信,支持外接LED顯示屏

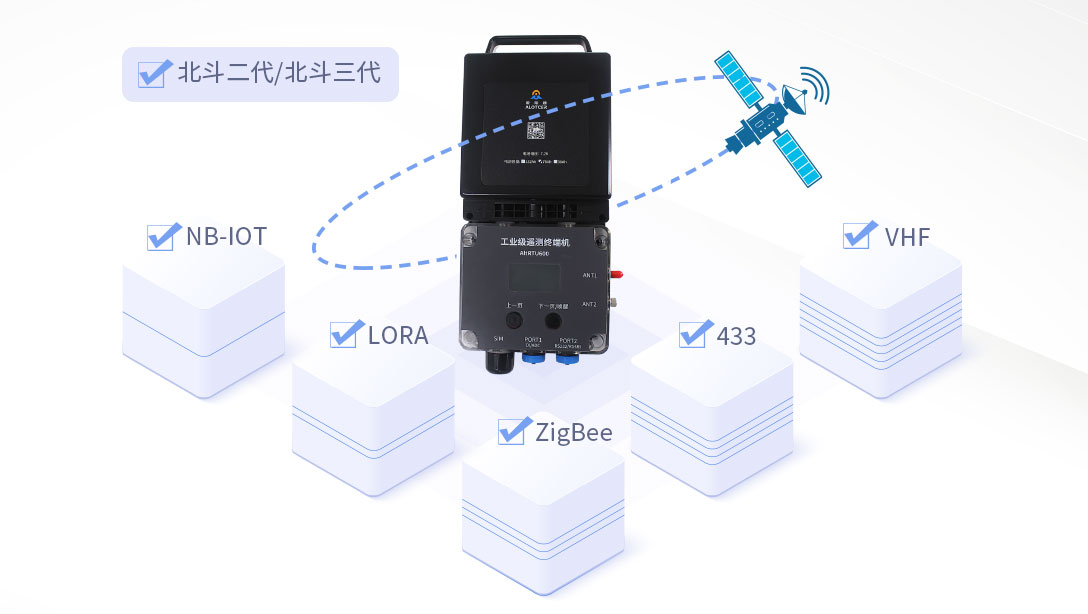

選配定制NB-IOT/LORA/ZigBee/433/VHF超短波、北斗二代/北斗三代等通信功能
支持軟硬件特殊功能定制開發服務,支持OEM合作
休眠電流約45uA (@7.2VDC) | 靜態值守<1.9mA (@12VDC)
采集電流<10mA (@12VDC) | 通信電流<100mA@12VDC
滿足9~35VDC寬壓，-35~+75oC抗寒耐高溫、防干擾，24小時全天候運行
產品屬性
產品特點
主要功能 |
定時采集水位、壓力、流量、流速、水質和其它數據 |
定時上報水位、壓力、流量、流速、水質和其它數據 |
預警觸發加報水位、壓力、流量、流速、水質和其它數據 |
本地存儲水位、壓力、流量、流速、水質和其它數據 |
遠程召測當前水位、壓力、流量、流速、水質和其它數據 |
遠程查詢本地歷史數據 |
本地導出歷史數據 |
支持鋰亞電池（不可充電）或可充電鋰電池供電，電池低壓報警功能 |
支持本地人工置數功能 |
支持本機 LCD 屏查看壓力、流量、水位等監測數據 |
通過5G/4G網絡進行數據通訊、短信方式進行數據備份 |
支持NB-IoT、Lora、超短波、北斗衛星短報文通訊方式（可定制） |
內置溫度傳感器，可主動上報設備工作環境參數 |
支持 GPS/BD 定位功能（可選） |
工業化設計 |
采用高性能工業級無線模塊 |
采用高性能工業級32位通信處理器 |
防護等級 IP68、防腐、防爆 |
寬溫設計（-35~+75℃正常工作） |
高可靠性設計 |
WDT看門狗設計，保證系統穩定 |
采用完備的防掉線機制，保證數據終端永遠在線 |
RS232/RS485 接口內置 15KV ESD 保護 |
SIM/UIM 卡接口內置 15KV ESD 保護 |
| 強大的抗電磁干擾能力，適用各種復雜的電磁環境 |
16MB 超大數據存儲空間，可存儲 10 年以上采集數據 |
電源接口內置反相保護和過流、過壓保護 |
天線接口防雷保護（可選） |
標準易用 |
提供標準 RS232/RS485 通信接口，可直接連接串口設備 |
支持本地串口配置方式和手機 APP 配置方式 |
使用方便、靈活，多種低功耗工作模式選擇 |
支持串口升級、遠程維護，設備日志導出 |
協議/規約 |
SLT 180-2015 水文自動測報系統設備遙測終端機 |
SLT 102-1995 水文自動測報系統設備基本技術條件 |
SL61-2003 水文自動測報系統技術規范 |
SZY203-2016 水資源監測設備技術要求 |
SZY205-2016 水資源監測設備質量檢驗 |
GB 3096-2008 聲環境質量標準 |
GB/T 16706-1996 環境污染源類別代碼 |
GB/T 19582-2008 基于Modbus 協議的工業自動化網絡規范 |
HJ/T 75-2007 固定污染源煙氣排放連續監測技術規范（試行） |
HJ/T 76-2007 固定污染源煙氣排放連續監測排放系統技術要求及監測方法（試行） |
HJ 524-2009 大氣污染物名稱代碼 |
HJ 525-2009 水污染物名稱代碼 |
| 《污染物在線監控（監測）系統數據傳輸標準》 |

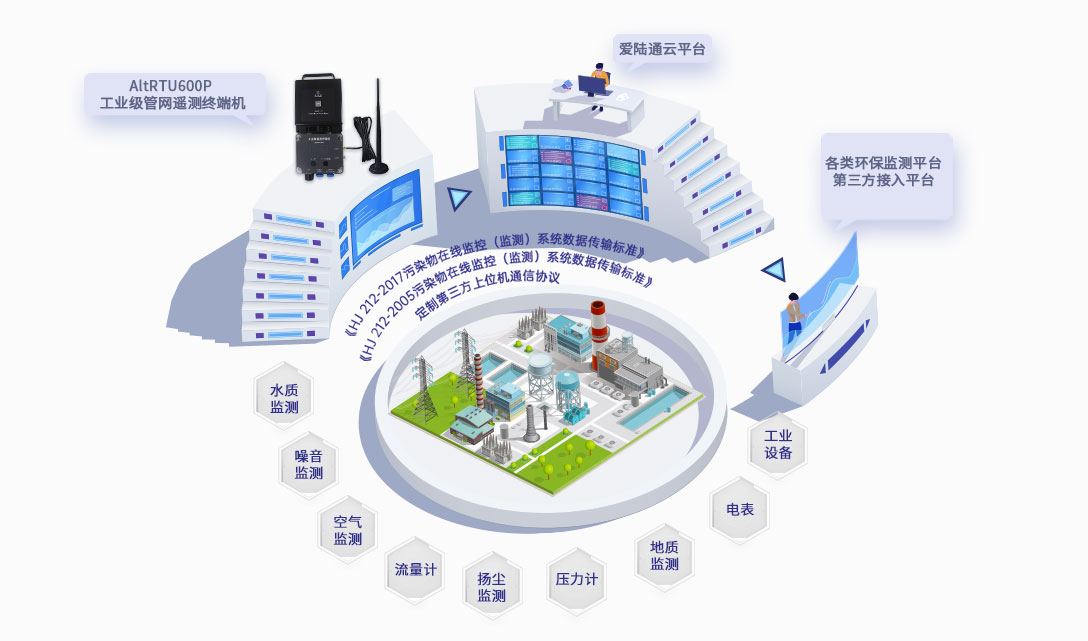

《HJ/T212－2005 污染源在線自動監控（監測）系統數據傳輸標準》 |
《HJ 212－2017 污染物在線監控（監測）系統數據傳輸標準》 |
《HJ 477－2009 污染源在線自動監控（監測）數據采集傳輸儀技術要求》 |
《水文監測數據通信規約》 |
《水資源監測數據傳輸規約》 |
產品規格
CPU系統 | |
CPU | 工業級32位通信處理器 |
FLASH | 512K |
SDRAM | 256K |
數據存儲Flash | 16MB（可選 32MB、64MB、128MB） |
接口參數 | |

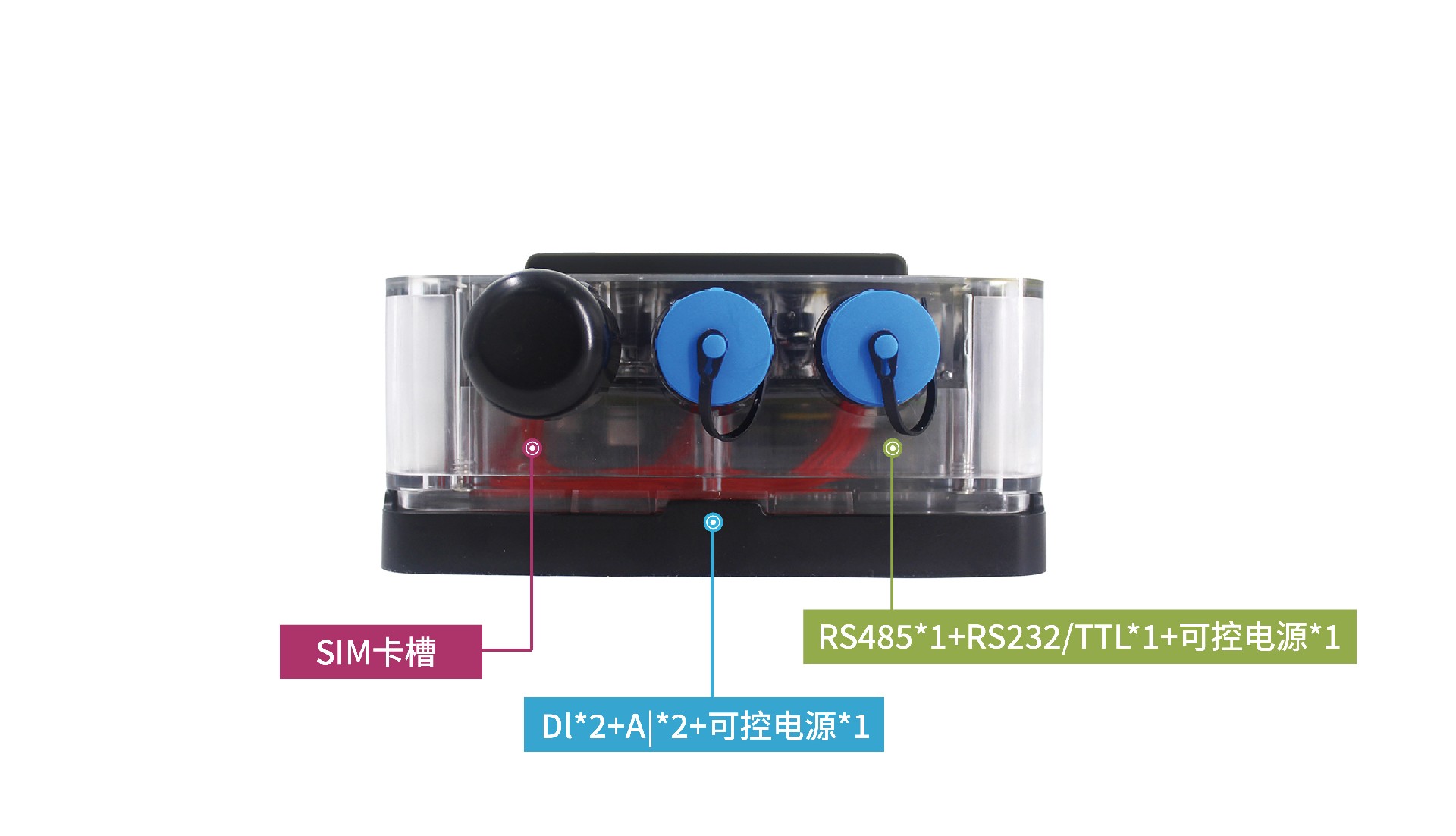

采集串口 | 1 路 RS232 和 1 路 RS485（RS232-1 和 RS485-0 為獨立串口），內置 15KV ESD 保護，串口參數如下： 數據位：5、6、7、8 位 停止位：1、1.5(可選)、2 位 校驗：無校驗、偶校驗、奇校驗 串口速率：300~230400bps，默認 115200bps 接口形式：航空端子 |
Debug串口 | 1 個 RS232 Debug 串口（RS232-1，可定制支持 TTL），接口形式：航空端子 |

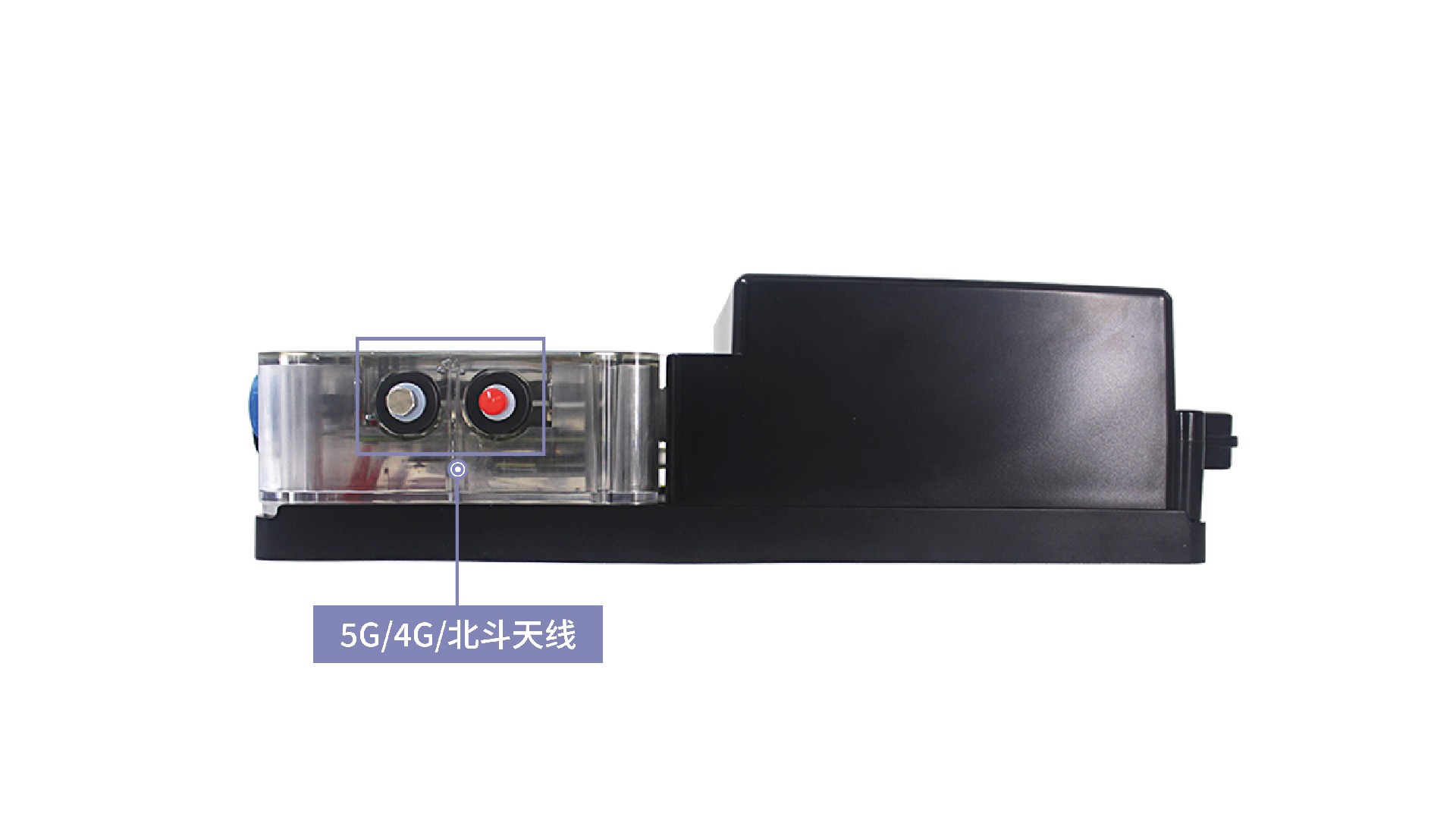

天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 |
SIM/UIM卡接口 | 彈壓式標準 Nano-SIM 卡接口，支持 1.8V/3V SIM/UIM 卡，內置 15KV ESD 保護 |
電源接口 | 工業級端子接口，內置電源反向保護和過流、過壓保護 |
喚醒按鈕 | 輕觸式開關 |
LCD屏 | 128*64點陣液晶顯示屏 |
蜂鳴器 | 電磁式蜂鳴器 |
指示燈 | 具有 RUN (運行/電源)、Online(在線)兩個工作狀態指示燈 |
應用接口 | ● 2 路模擬量輸入接口（12 位 ADC、同時支持 4-20mA 電流信號輸入和 0-5V 電壓 信號輸入） 采集精度：0-5V 電壓信號或者 4-20mA 電流信號，精度 0.5% ● 2 路數字量輸入接口（光隔離） 邏輯 0：濕接點 0-3V DC，或干接點導通 邏輯 1：濕接點 5-30V DC，或干接點斷開 ● 2 路受控輸出電源（航空端子，DC 12V 輸出。單路額定輸出電流 100mA，2 路額 定輸出電流總和 1A，內置過流保護） |
網絡參數 | |
無線網絡 | 5G NR SA/NSA：n1/2/3/5/7/8/12/20/28/41/66/ 71/77/78/79 TDD-LTE：B38/39/40/41和B61/62（專網） FDD-LTE：B1/2/3/4/5/7/8/13/17/20/25/28 WCDMA：850/900/1900/2100MHz TD-SCDMA：1880-1920/2010-2025MHz(A/F) CDMA2000 1x/ EVDO Rev. A：800/1900MHz GSM/GPRS/EDGE：850/900/1800/1900MHz CDMA：800/1900MHz |
BLE 參數 | 頻段：支持藍牙 V5.0 標準，頻段 2400~2483.5MHz 發射功率：Max 10.5dBm 接收靈敏度：-93dBm @ 1Mbps 30.8%BER 通信距離：10m |
NB-IoT 參數 | 頻段：B5：850MHz/B8：900MHz/B20：800MHz 理論帶寬：100bps~100Kbps 發射功率：23±1dBm 接收靈敏度：<-129dBm |
Lora參數 | 頻段：410MHz - 441MHz，1000KHz 步進，建議433±5MHz 室內/市區通信距離：1KM 戶外/視距通信距離：3KM 發射功率：100mW 接收靈敏度：＜-140dBm |
北斗RDSS參數 | 發射功率 ：≥37dBm 接收信號靈敏度 ：-127.6dBm 載波抑制 ：≥30dBc 調制相位誤差 ：≤3° 定位、通信成功率：≥95% |
供電參數 | |
電池（可拆卸） | 鋰亞電池（標稱 7.2V，可選容量 38Ah/76Ah/152Ah），或可充電鋰電池（標稱 7.4V， 可選容量 38Ah/76Ah）；推薦 76Ah 鋰亞電池 |
通信電流 | <100mA (@7.2VDC) |
采集電流 | <10mA (@7.2VDC) |
靜態值守電流 | <1.9mA (@7.2VDC) |
休眠電流 | 45uA (@7.2VDC) |
機械參數 | |
設備外殼 | PC+ABS外殼 |
外形尺寸 | 350.3*148.9*89mm（不含配件） |
重量 | 約 3.1kg（主機+76Ah 鋰亞電池） |
安裝方式 | 壁掛（外六角膨脹螺絲） |
環境參數 | |
工作溫度 | -35~+75oC（-31~+167℉） |
儲存溫度 | -40~+85oC（-40~+185℉） |
屏幕工作溫度 | -20~+75oC（-4~+158℉） |
屏幕儲存溫度 | -30~+80oC（-22~+176℉） |
相對濕度 | 95%(無凝結) |
防護等級 | IP68 |

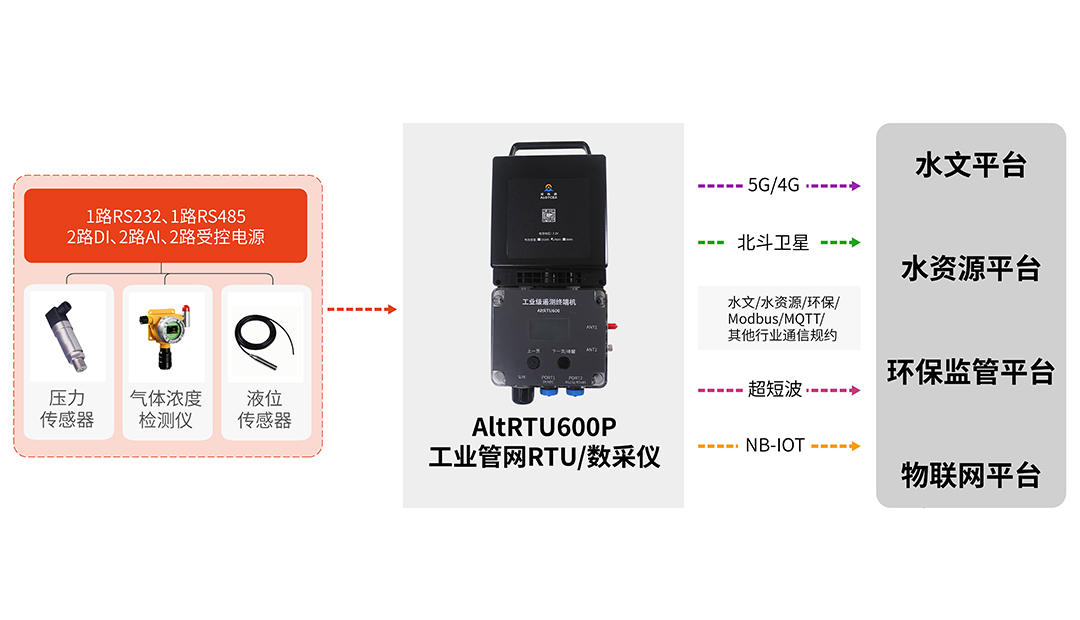

組網方案

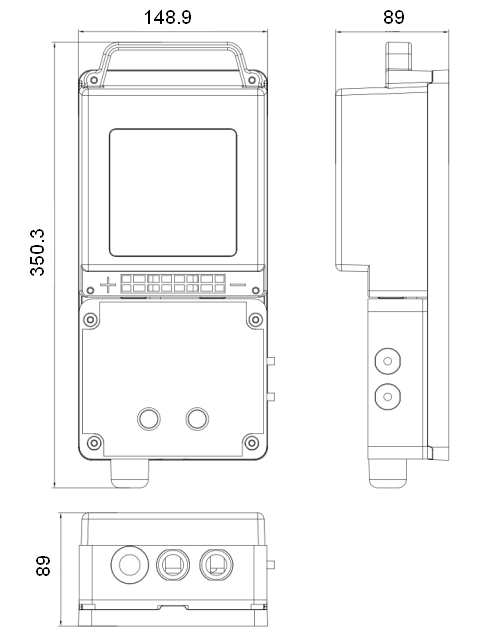

產品尺寸
