隨著單片機技術的成熟，智能儀表得到了迅速的發展，目前，國際上的儀器市場基本上都被智能儀表所壟斷，這可以歸結為企業信息化的需求，而擁有聯網通信接口是企業在選擇儀器時的一個必要條件。剛開始是數據模擬信號輸出簡單過程量，后來儀表接口是RS232接口，這種接口能夠?qū)崿F(xiàn)點對點的通信，但是不能實現聯網功能，隨后RS485的出現，解決了這個問題。

通常情況下，網絡的拓撲結構為端點匹配的“總線”式。在建立網絡的過程中，需要注意的問題有：

(1)用一根雙絞線作為總線，串聯各種結點，總線與各結點之間的引線要盡可能地縮短，這樣，引線中的反射信號就會對總線的信號產生較小的干擾。一些不正確的網絡連接在短距離、低速率下仍然可以正常工作，但是當通信距離變得更長或者通信速率變得更高的時候，它的負面效應就會變得更大，這主要是因為信號在各個分支的末端被反射后，與原來的信號進行了重疊，從而導致了信號質量的降低。

(2)要注意母線特性阻抗的連續性，因為當出現不連續時，會出現信號反射現象。出現中斷的原因有以下幾種：一條總線的不同部分使用不同的電纜；一條總線上的收發機太多；另一條分支線太長。總而言之，應當設置一個單一的，連續的信號信道作為公共汽車。

PLC通常有多種485界面，但485界面為“半雙工”，也就是說，只有主機才能同時對主機進行傳輸，而主機才能對主機進行傳輸，而主機則對主機進行傳輸。

在讀取多個通訊設備上的數據的時候，需要指出的是，485在物理層就是不支持多個設備數據同時上傳的，在軟件上面，雖然可以通過地址來區分數據，但是在硬件上，會對芯片產生灌電流，從而燒毀設備，因此，我們推薦將485轉成 POWERSBUS。在總線上經由 POWERBUS傳輸，然后返回485，從而避免了因多個地點并聯通信而引起的問題。

1.RS-485的電特征：用+(0.2至6) V的兩條線路之間的電壓差來表示邏輯“1”；用-(0.2至6) V的兩條線路之間的電壓差來指示邏輯“0”。界面信號的電平低于RS-232-C，這樣就不容易破壞界面電路的晶片，而且這個電平和 TTL電平是相容的，可以很容易地和 TTL電路相連。

2.RS-485能以10 Mbps的速度進行數據傳送。

3.RS-485接口由于使用了均衡驅動電路與差分式接收電路相結合，提高了系統的抗共模擾動性能，表現為良好的抗雜波擾動性能。

4.RS-485的最大通訊距離是1219米左右，最大通訊速度是10 Mb/s，通訊速度是與通訊距離成反比的，通訊速度必須是100 Kb/s的通訊速度，若通訊距離較遠，則需增加485轉發器。通常情況下，RS-485最多能支持32結點，若采用專用的485芯片，則能支持128結點或256結點，最高能支持400結點。

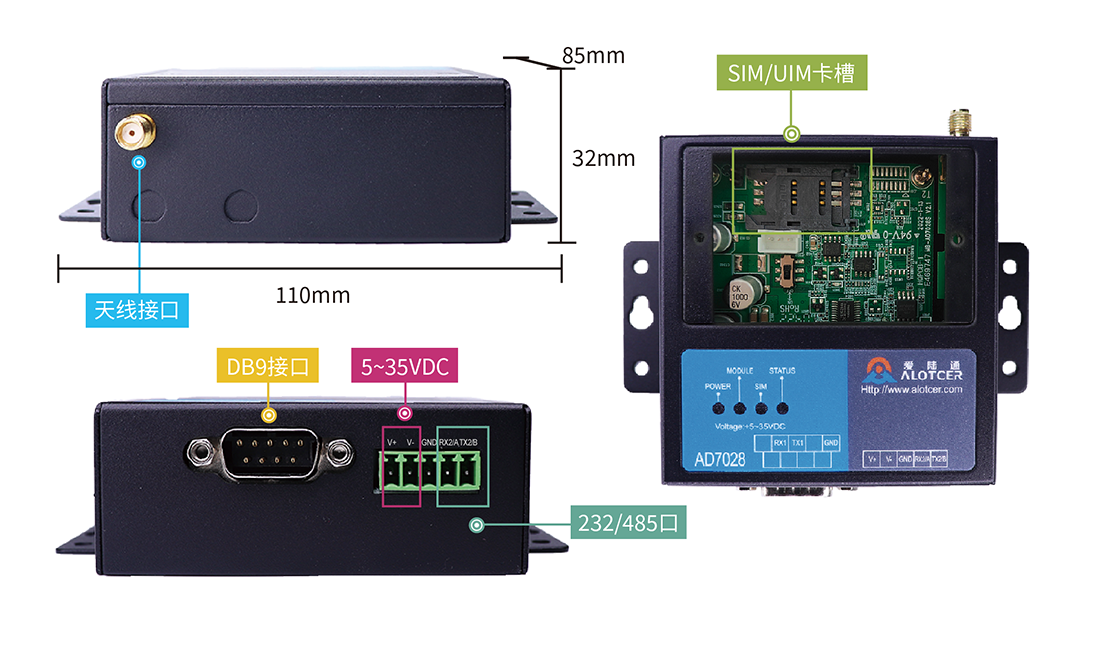

由RS485接口構成的半雙工網路，通常為二線制（過去為四線制，但僅能達到點到點通訊模式，現在已很少見），主要使用的是帶屏蔽的雙絞線。此布線方法是一種總線拓撲結構，一條線路上最多可懸掛32個節點。RS485通訊系統通常使用一臺主從通訊模式，也就是一臺主從通訊模式。許多時候，RS-485通訊鏈僅僅是通過一對“A”，“B”兩個端口之間的一條雙絞線來實現的。該RS485接口連接器使用了DB-9的9芯的插頭座，并且使用DB-9 （pin）作為與智能終端的RS485的接口，使用了與鍵盤相連接的RS484的接口。如上圖低功耗DTU工業網關搭載的就是DB9接口。

另外一個問題是信號地，在很多情況下，以上的連接方法都是能夠正常工作的，但是卻存在著很大的安全隱患，這主要有兩個原因：（1）共模干擾問題：RS-485接口采用的是差分方式傳輸信號的方式，它不需要針對某一參考點來檢測信號，系統只需要檢測兩線之間的電位差就可以了。但是，很多人都忽略了一個問題，那就是RS-485的共模電壓在-7到+12 V之間。在這種情況下，如果系統中的共模電壓超過了這個閾值，將嚴重地影響到系統的穩定性和可靠性，嚴重時還會對系統的接口造成破壞。(2)電磁干擾問題：在發射驅動器的輸出信號中，公共模式部分需要一條回傳路徑，如果沒有一條低阻性的回傳路徑（信號接地），則將以輻射的方式傳回源，使整條總線象一根巨型天線，將電磁波發射出去。 因為 PC機的默認配置只有RS232接口，所以可以通過以下兩種方式來獲得 PC機的RS485電路：（1）利用RS232/RS485轉換電路，將 PC機串口RS232信號轉換為RS485信號。在情況較為復雜的工業環境中，最好的辦法就是選擇防浪涌帶隔離罩的產品。(2)利用 PCI多串口接口卡，可直接選擇具有RS485型輸出信號的擴展卡；

在低速、短距離、無干擾的場合，可以使用普通的雙絞線，相反，如果在高速、長線傳輸?shù)臅r候，就需要使用阻抗匹配（通常是120Ω）的RS485專用電纜（STP-120Ω（forRS485& CAN) one pair 18 AWG)，而在干擾嚴重的環境下，還應該使用鎧裝型雙絞屏蔽電纜（ASTP-120Ω（forRS485& CAN) one pair 18 AWG）。當使用RS485接口的時候，針對特定的傳輸線路，從RS485接口到負載其數據信號傳輸所允許的最大電纜長度與信號傳輸?shù)牟ㄌ芈食煞幢龋@個長度數據主要是受信號失真及噪聲等影響。理論上，當通信速率在100 Kbps及以下時，RS485的最長傳輸距離可達1200米。但是，在實際應用中，傳輸?shù)木嚯x也取決于芯片及電纜的傳輸特性。在發送時，可通過添加中繼器來實現信號的放大，最多可添加8個中繼器，即RS485的最大發送距離為9.6 km。若真的要遠距離傳送，則利用光纖作為傳送媒介，在發送和接收端增加一臺光電轉換器，多模光纖的傳送距離為5-10 km，單模光纖的傳送距離可達到50 km。
