Modbus RTU通訊協議格式說明
時間：2024-06-27瀏覽：1430
在工業自動化、能源管理和智能樓宇等領域，Modbus RTU通訊協議憑借其高效、可靠的特點，成為了廣泛應用的解決方案。Modbus作為一種單主站的主從通信模式，擁有ASCII和RTU兩種串行傳輸模式，其中RTU模式因其在實時性和可靠性方面的優勢，被廣泛應用于各種工業自動化場景。
Modbus RTU通訊協議概述
Modbus RTU通訊協議是一種在工業控制領域廣泛應用的串行通信協議，它采用主從通信模式，確保Modbus網絡上只有一個主站存在。主站在Modbus網絡上沒有地址，而每個從站則擁有唯一的地址，其地址范圍為0-247（其中0為廣播地址，實際地址范圍為1-247）。Modbus RTU通信以主從的方式進行數據傳輸，主站作為主動方發送數據請求報文到從站，從站則根據請求返回響應報文。
Modbus RTU通訊協議格式詳解
（圖源網絡）
Modbus RTU通訊協議的幀結構包括地址域、功能碼、數據域和CRC校驗四部分。地址域用于標識從站設備；功能碼則定義了主站請求從站執行的操作類型；數據域包含了具體的數據信息；CRC校驗則用于驗證數據的完整性和準確性。
功能碼是Modbus RTU通訊協議中的重要組成部分，它定義了主站與從站之間的通信方式和操作類型。常見的功能碼包括讀取線圈狀態、讀取離散輸入狀態、讀保持寄存器、讀輸入寄存器、強制單線圈、寫單個保持寄存器、寫多個保持寄存器、報告從站標識、自診斷等。這些功能碼使得Modbus RTU通訊協議能夠靈活應對各種工業自動化需求。
常見問題與注意事項
ASCII與RTU模式：雖然Modbus支持ASCII和RTU兩種模式，但西門子并不直接提供支持Modbus-ASCII通信模式的現成指令。對于需要ASCII模式的用戶，可能需要使用自由口模式進行編程。
指令版本與兼容性：在使用Modbus RTU指令時，需要注意不同指令版本之間的兼容性和限制條件。例如，V2版本的指令將參數“REQ”和“DONE”添加到“MB_COMM_LOAD”指令中，并允許使用UInt值進行擴展尋址。同時，不能在同一CPU程序中同時使用V1和V2版本的指令。
硬件和軟件要求：使用通信模塊進行Modbus RTU通信時，需要確保CPU固件版本、通信模塊版本以及使用的軟件版本滿足要求。例如，使用CM1241通信模塊或CB1241通信板進行Modbus RTU通信時，需要確保CPU的固件版本不低于V4.1。
Modbus RTU 在工業自動化中的應用
Modbus RTU 由于其高可靠性和數據傳輸效率，在工業自動化中扮演著重要的角色。它被廣泛應用于各種監控系統和工業自動化網絡，如能源管理、樓宇自動化、過程控制等。
1. 能源管理
在能源管理系統中，Modbus RTU 允許不同的設備和系統（如電表、傳感器、執行器等）之間進行通信和數據交換。主站設備（如能源管理系統服務器）可以收集從站設備（如電表）的數據，進行實時監控、能源分析和優化控制。
2. 樓宇自動化
在樓宇自動化系統中，Modbus RTU 使得各種樓宇設備（如照明系統、空調系統、安全系統等）能夠相互通信和協作。通過主站設備（如樓宇自動化控制器）的集中管理，可以實現設備的遠程監控、故障診斷和自動化控制，提高樓宇的舒適性和能效。
3. 過程控制
在過程控制系統中，Modbus RTU 使得控制器、傳感器和執行器之間能夠實時交換數據。主站控制器可以根據從站傳感器采集的數據，進行實時分析和控制決策，然后通過執行器對過程進行調整和優化。這種實時通信和控制能力對于提高生產過程的穩定性和效率至關重要。
4. 安全性與可靠性

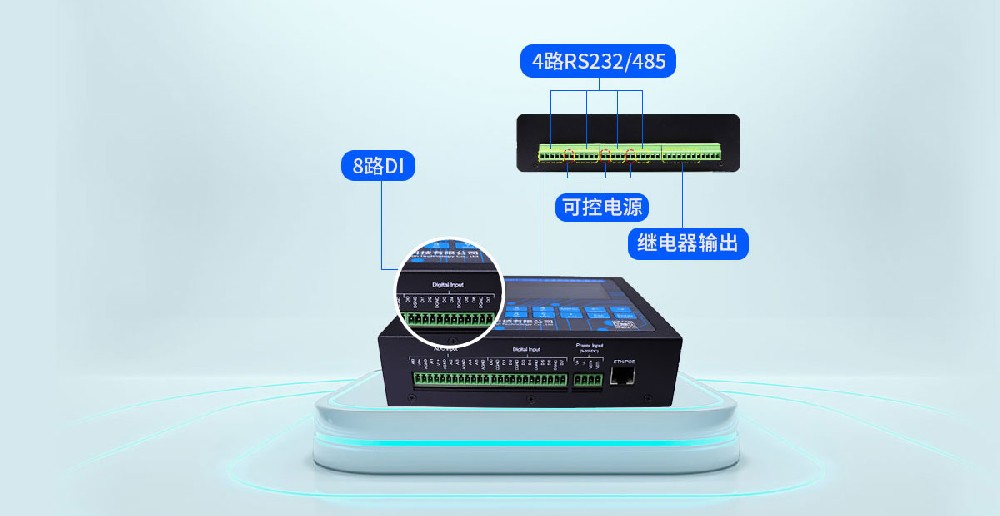

Modbus RTU 采用了CRC校驗等機制，確保數據的完整性和準確性。同時，由于主從通信模式的特點，Modbus RTU 在通信過程中具有較高的安全性和可靠性。此外，Modbus RTU 還支持多種通信接口和傳輸介質，如RS232、RS485等，方便用戶根據實際需求進行選擇和配置。
5. 靈活性與可擴展性
Modbus RTU 作為一種開放的標準協議，具有良好的靈活性和可擴展性。用戶可以根據實際需求，選擇適合的硬件和軟件產品來實現Modbus RTU 通信。同時，由于Modbus RTU 的廣泛應用和支持，用戶可以在各種工業自動化解決方案中無縫集成Modbus RTU 設備。
總之，Modbus RTU 在工業自動化領域具有廣泛的應用前景和優勢。通過合理應用Modbus RTU 協議和相關技術，可以實現工業自動化系統的實時監控、遠程控制和優化管理，提高生產效率和質量，降低能源消耗和運營成本。
