在當今復雜多變的計算機網絡環境中，深入理解OSI七層模型及其核心設備對于構建高效、穩定的網絡環境至關重要。

計算機網絡，基于OSI七層模型構建，每一層都承擔著特定的數據傳輸與控制任務。在這些層次中，核心設備如中繼器、集線器、網橋、交換機、路由器、防火墻及網關，扮演著不可或缺的角色。它們不僅實現了數據的轉發與路由，還通過技術如沖突域隔離（如在交換機中通過VLAN劃分），優化了網絡性能。

設備詳解與對比

中繼器與集線器

作為物理層信號再生設備（符合IEEE 802.3標準），中繼器延長信號傳輸距離，而集線器則作為多端口中繼器，集中連接多臺設備。通過以下核心參數對比表，您可以直觀了解它們的差異：

網橋與交換機

網橋工作于數據鏈路層，通過MAC地址表實現幀的轉發，有效隔離沖突域。交換機則是網橋的升級版，支持更復雜的轉發邏輯和VLAN配置。【路由器NAT設置】部分將在后續章節詳細討論。

路由器

路由器的工作基于IP協議棧中的網絡層。當數據包到達路由器時，路由器首先檢查數據包的目的IP地址，然后根據路由表決定最佳的轉發路徑。路由表包含了目的地網絡、下一跳地址或出接口等信息。路由器通過匹配數據包的目的IP地址與路由表中的條目，確定數據包的下一跳地址或出接口，從而實現數據包的轉發。

為了實現路由信息的自動更新和路由表的動態維護，路由器運行多種路由協議。這些協議可以分為兩類：靜態路由協議和動態路由協議。

靜態路由協議：管理員手動配置路由信息，適用于小型、簡單的網絡環境。靜態路由具有配置簡單、資源消耗少的優點，但缺乏靈活性，無法適應網絡拓?fù)涞淖兓?/p>

動態路由協議：路由器自動學習并更新路由信息，適用于大型、復雜的網絡環境。動態路由協議根據網絡拓?fù)涞淖兓詣?dòng)調整路由表，提高了網絡的靈活性和可靠性。常見的動態路由協議包括RIP、OSPF和BGP等。

在動態路由協議中，OSPF（Open Shortest Path First，開放最短路徑優先）是一種基于鏈路狀態信息的內部網關協議。OSPF使用Dijkstra算法計算最短路徑樹，從而確定最佳路由。

Dijkstra算法：這是一種經典的圖論算法，用于計算從源節點到其他所有節點的最短路徑。在OSPF中，路由器將自身視為源節點，通過泛洪L(zhǎng)SA（鏈路狀態通告）與其他路由器共享鏈路狀態信息。每個路由器都維護一個完整的鏈路狀態數據庫，并使用Dijkstra算法計算到所有其他路由器的最短路徑。

OSPF區域：為了降低OSPF的復雜性并優化性能，OSPF引入了區域的概念。區域是OSPF網絡的一個邏輯劃分，每個區域運行一個OSPF實例，但區域間通過區域邊界路由器（ABR）進行通信。這種劃分有助于限制LSA的泛洪范圍，降低路由器的資源消耗。

OSPF路由決策：基于Dijkstra算法計算的最短路徑，OSPF為每個目的地網絡生成一條或多條等價路徑。在多條等價路徑中，OSPF根據路由的度量值（如成本）選擇最優路徑。如果多條路徑的成本相同，OSPF將負載均衡地分配流量。

防火墻與網關

防火墻負責監控并控制進出網絡的數據流，保障網絡安全。網關則是網絡的出入口，集成了多種服務功能，如NAT轉換、內容過濾等。

結構化圖示與配置示例

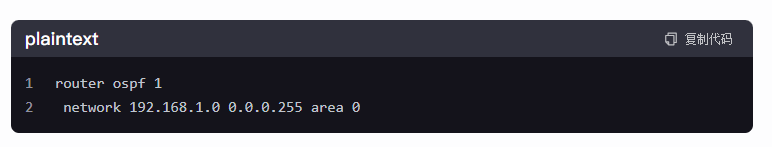

為了更直觀地展示設備部署與工作原理，本文采用Mermaid語法生成了設備部署拓?fù)鋱D，幫助您快速理解網絡架構。此外，針對路由器配置，我們提供了OSPF配置的CLI片段示例：
