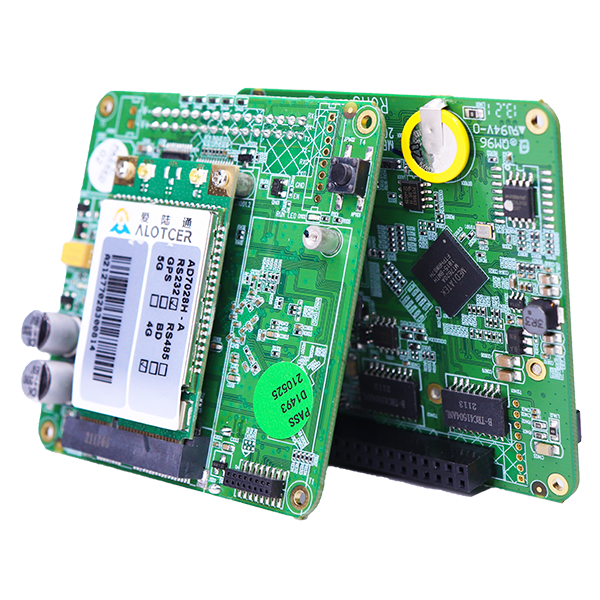

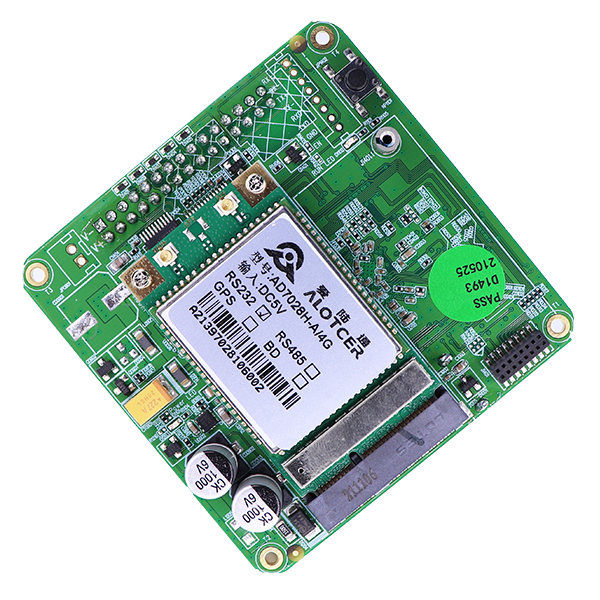

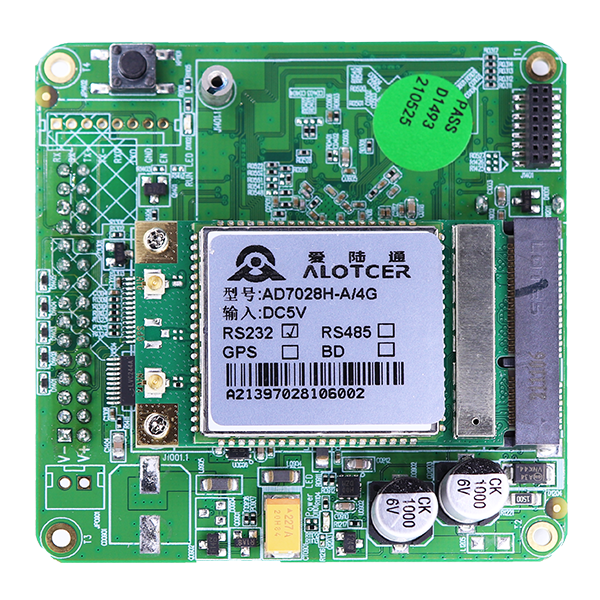

板載工業網關-AD7028H
AD7028H——支持SA/NSA雙模5G,提供4G/5G全網通高速網絡服務，板載嵌入式設計,電力分布式DTU核心通信板，電力級規格品質,小體積、低成本、易安裝兼容強，可靈活嵌入指定主板上。

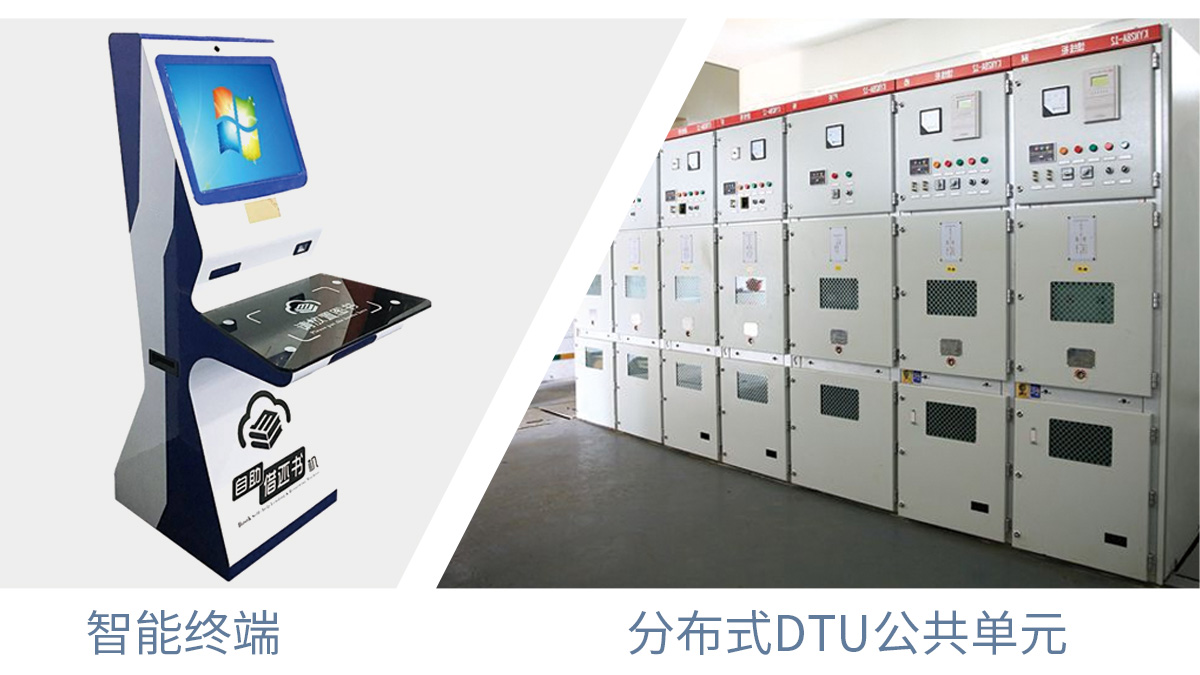

應用場景：分布式/分散式DTU核心通信板 | 板載/嵌入式5G工業路由器應用
支持SA/NSA雙模5G，提供4G/5G全網通高速網絡服務
雙網口、雙串口、UART（TTL）/RS232/RS485、GPS/北斗通信、Lora等豐富硬件接口
支持雙卡雙待+有線寬帶三通道智能冗余備份，讓通信安全可靠
支持電力101、104、南網/國網硬件加密、電力1.4/1.8GHz專網
支持IPSEC、L2TP、PPTP、openVPN、GRE、GRETAP、DMVPN等多種VPN協議
可選配定制VLAN、RIP、OSPF、BGP等網絡路由協議
支持標準Modbus TCP、OPC UA/MQTT、阿里/華為/移動/電信等主流物聯網IOT平臺
支持Ntirp、VRRP、流量統計、黑白名單、數據流過濾、DTU等實用功能
支持原始配置參數自定義，包括設備名稱、型號，恢復出廠后不丟失
支持愛陸通遠程運維云，能直接網絡穿透遠程訪問客戶自己的網口或串口終端設備
支持愛陸通設備管理平臺，可遠程對設備進行查看、配置、升級等運維工作，10K+容量
電力級高規格軟硬件方案，獨立強大的MCU處理器，多級別看門狗防護，永不宕機
產品獲得中國電科院型式測試認證、中國電科院安全加密認證、中國3C等權威機構認證
滿足5~35VDC寬壓，-40~+80oC抗寒耐高溫、防干擾，24小時全天候運行

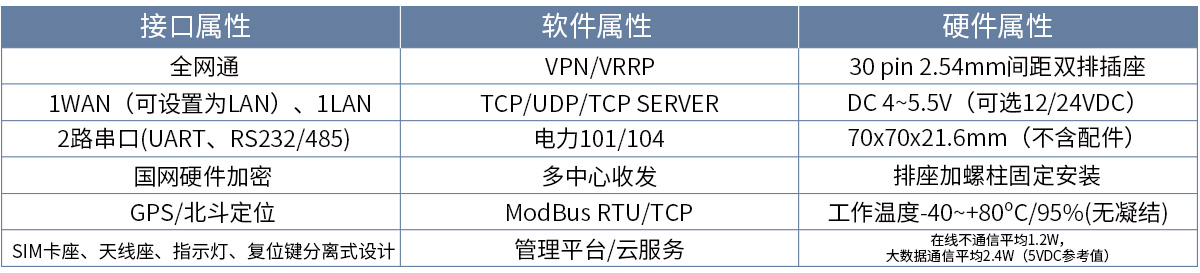

產品屬性
產品特點
工業化設計 |
采用高性能工業級無線模塊 |
采用高性能工業級32位通信處理器 |
采用金屬外殼，保護等級IP30 |
寬電源輸入（DC 5~35VDC） |
高可靠性設計 |
WDT看門狗設計，保證系統穩定 |
采用完備的防掉線機制，保證數據終端永遠在線 |
以太網接口內置1.5KV電磁隔離保護 |
RS232/RS485接口內置15KV ESD保護 |
| SIM/UIM卡接口內置15KV ESD保護 |
電源接口內置反相保護和過流、過壓保護 |
天線接口防雷保護（可選） |
標準易用 |
提供標準RS232（或RS485）、以太網和WIFI接口，可直接連接串口設備、以太網設備和WIFI設備 |
提供標準有線WAN口（支持標準PPPOE協議），可直接連接ADSL設備 |
使用方便，靈活，多種工作模式選擇 |
智能型數據終端，上電即可進入數據傳輸狀態 |
方便的系統配置和維護接口（包括本地和遠端WEB和CLI方式） |
強大安全 |
支持TCP Server 功能，可同時支持5個TCP 連接 |
支持ModBus RTU/TCP 協議轉換 |
支持雙數據中心備份傳輸及多數據中心同步傳輸（5個數據中心） |
支持多中心，1-5 個中心 |
支持本地和遠程在線升級，導入導出配置文件 |
支持雙數據中心備份傳輸及多數據中心同步傳輸 |
支持本地日志存儲 |
| 支持硬件加密/解密（可選） |
產品規格
CPU系統 | |
CPU | 工業級32位通信處理器 |
FLASH | 16MB（可擴展至64MB） |
SDRAM | 128MB |
接口參數 | |
UART0 | 數據通信接口，3.3V電壓域，與RS232_0不可同時使用 串口速率：2400~115200bps，默認115200bps 停止位：1、1.5(可選)、2位 校驗：無校驗、偶校驗、奇校驗 超大緩存：最大可支持10MB串口緩存 |
RS232_0 | 標準RS232，數據通信串口，與UART0不可同時使用 串口速率：2400~115200bps，默認115200bps 停止位：1、1.5(可選)、2位 校驗：無校驗、偶校驗、奇校驗 超大緩存：最大可支持10MB串口緩存 |
RS232_1/ RS485（可選） | 標準RS232/RS485（可選），調試串口（可做數據通信） 串口速率：2400~115200bps，默認115200bps 停止位：1、1.5(可選)、2位 校驗：無校驗、偶校驗、奇校驗 超大緩存：最大可支持10MB串口緩存 |
WAN口 | 1路10/100M以太網WAN口（可配置為LAN口） 自適應MDI/MDIX，內置1.5KV電磁隔離保護 |
LAN口 | 1路10/100M以太網LAN口 自適應MDI/MDIX，內置1.5KV電磁隔離保護 |
天線接口 | IPEX 連接器，特性阻抗50 歐。 注：天線需接無線模塊的主天線接口（即標示“M”或“MAIN”的IPEX接口） |
SIM卡信號 | 標準SIM卡控制信號，支持1.8/3V SIM/UIM 卡 |
電源 | 供電范圍：DC 4~5.5V 推薦：DC 5V 工作電流：<3000mA@5VDC |
復位信號 | 保持復位信號低電平8S，可將設備的配置參數恢復為出廠默認值 |
網絡指示 | Online、DIAL、SIM、RF1、RF2等5個引腳指示網絡狀態 |
調試電源接口 | XH-2接口（2.54mm間距） 供電范圍：DC 4~5.5V |
調試接口 | PH-8接口（2.0mm間距） 1路10/100M以太網口（與LAN接口為同一路） 1路RS232_2（與RS232_1為同一路） Enable功能（低電平有效，低電平時RS232_1無效） |
調試指示燈 | 共2個紅色貼片LED燈指示設備工作狀態 Power LED：正常上電后燈亮，斷電后燈滅； RUN LED：正常運行時閃爍（約1.25Hz），工作異常時長亮或長滅 |
復位按鍵 | 長按此按鈕8S，可將設備的配置參數恢復為出廠默認值 |
SIM/UIM卡接口 （可選） | 標準翻蓋式卡座接口 支持1.8/3V SIM/UIM 卡 內置15KV ESD保護 |
網絡參數 | |
無線網絡 | GSM/GPRS/EDGE：850/900/1800/1900MHz CDMA：800/1900MHz WCDMA/HSUPA/HSPA+：850/900/1900/2100MHz CDMA2000 1x/ EVDO Rev. A：800/1900MHz TD-SCDMA：1880-1920/2010-2025MHz(A/F) TDD-LTE：Band 38/39/40/41和Band 61/62（專網） FDD-LTE：Band 1/2/3/4/5/7/8/13/17/20/25/28 |
WAN協議 | 支持PPP/PPPOE |
PPP層心跳 | 維護與運營商的網絡鏈接，防止被強制休眠，保證拔號鏈接的穩定性 |
網絡認證 | 支持CHAP/PAP認證 |
TCP層心跳 | 在TCP層實現對應用服務器的連接偵測 |
WIFI參數 | |
標準及頻段 | 支持IEEE802.11b/g/n標準 |
理論帶寬 | IEEE802.11b/g：最高速率達54Mbps EEE802.11n：最高速率達150Mbps |
安全加密 | 支持WEP、WPA、WPA2等多種加密方式，可選WPS功能) |
供電參數 | |
供電范圍 | DC 5~35V |
標準電源 | DC 12V/1.5A |
通信電流 | <500mA (@12VDC) |
機械參數 | |
外形尺寸 | 70x70x21.6mm（不包含配件） |
重量 | 50g（不包含配件） |
環境參數 | |
工作溫度 | -35~+75oC（-31~+167℉） |
儲存溫度 | -40~+85oC（-40~+185℉） |
相對濕度 | 95%(無凝結) |

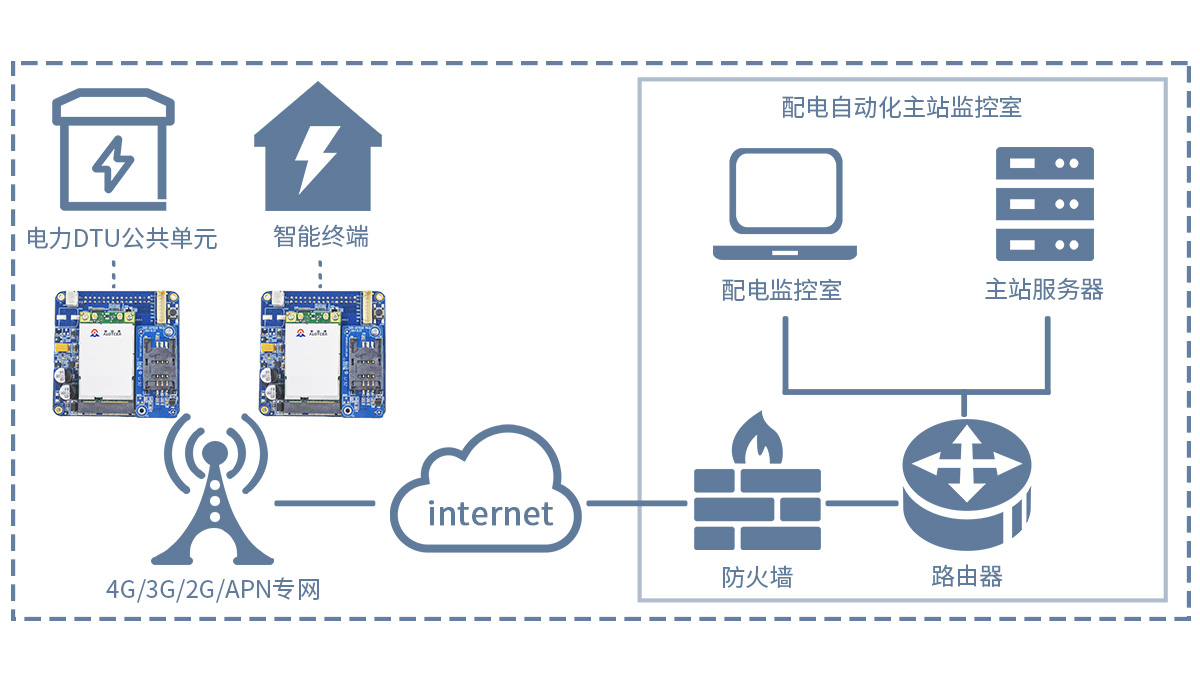

組網方案

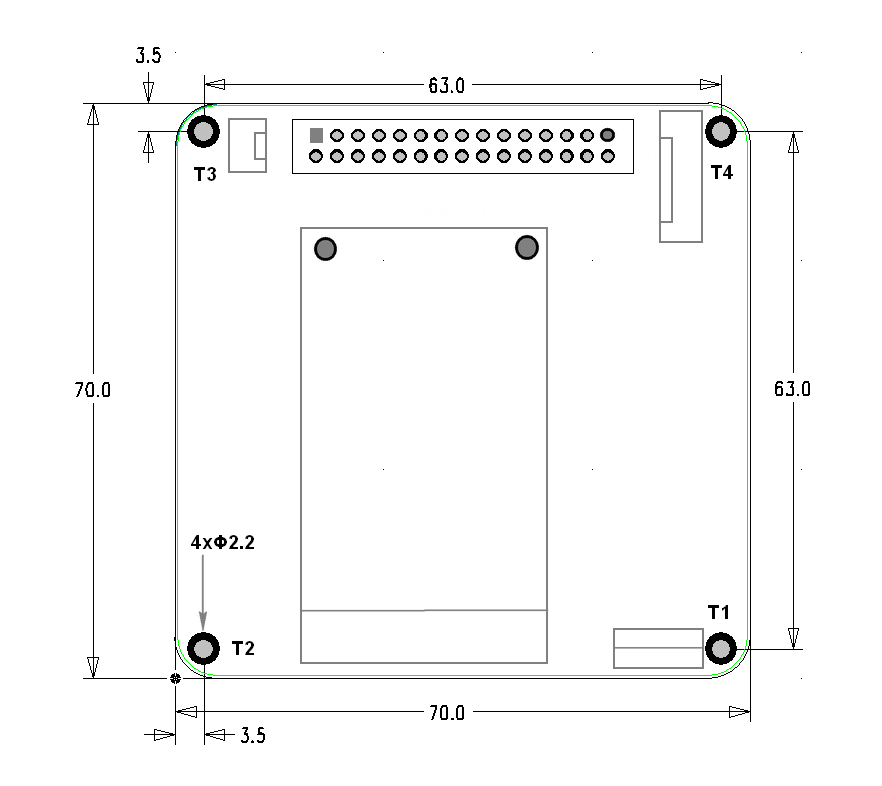

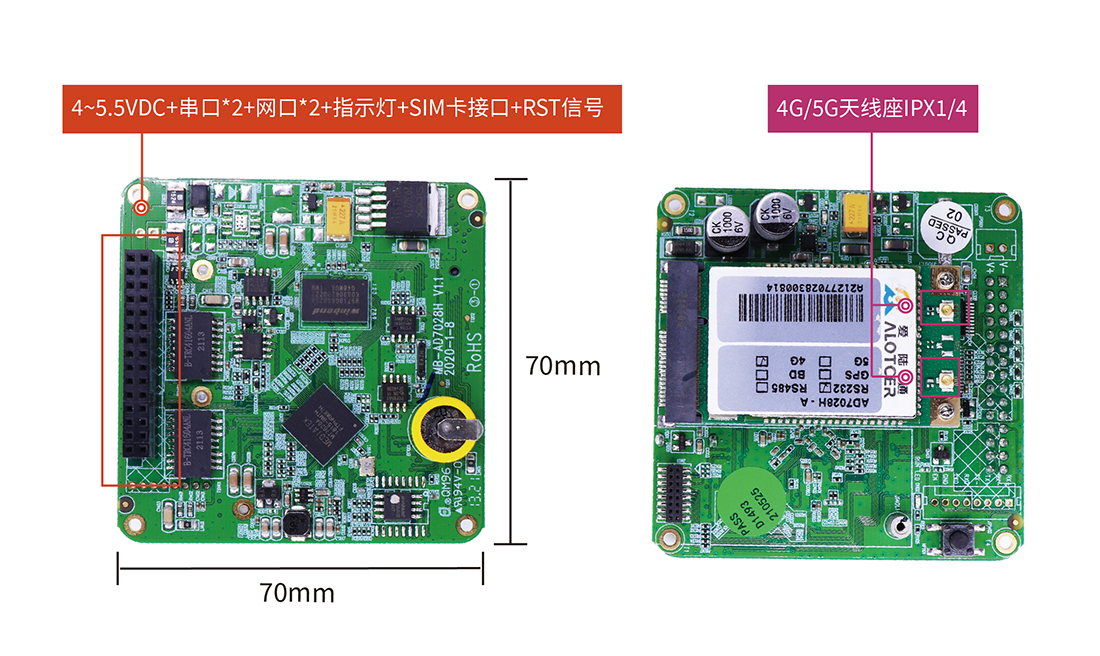

產品尺寸
